OEM Lösungen für QCL-Anwendungen
Treiber, Gehäuse, Detektoren und Absorptionszellen für den QCL Betrieb
Eigenschaften
- flexible und kompakte Laborsysteme
- Q-MACS Basic für die Ansteuerung von Lasern im Puls- und Dauserstrichbetrieb
- ergänzende Geräte und Software
- Erweiterung bestehender Systemkonfigurationen
Anwendungen
- Erforschung von Gas- und Plasmaphänomenen
- Kalibrierung spektroskopischer Geräte
- Abstimmung von Strahlquellen im mittleren Infrarot
- OEM Baugruppen für Integratoren und Wiederverkäufer
Q-MACS Basic für QCL auf Submount
- QCL-Treiber für CW und Pulsbetrieb
- per Software fernsteuerbar
- Teil des modularen Q-MACS-Systems

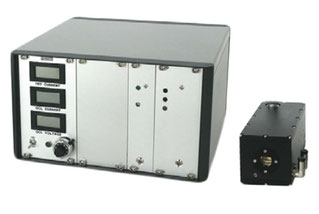

Q-MACS-Basic ist ein Quantenkaskadenlasertreiber mit Labor-Gehäuse und Treiberelektronik für Laser und Peltierelement, Kühlwasseranschluss sowie einer Steuer-Software (Q-MACS-Soft 2.0 & SDK) zum automatisierten Betrieb des Lasers. Standardmäßig sind Pulsweiten von 8ns bis zu 256 ns einstellbar, wobie die untere Grenze auch vn der Impedanz des QCL abhängt. Die neue Version Q-MACS-Basic-Pulse/CW ist der erste kommerziell verfügbare QCL-Treiber, der Puls und cw-Betrieb ermöglicht. Der Laserkopf ist über ein 2m langes Kabel mit der Treiberelektronik verbunden und kann so flexibel in den Aufbau integriert werden.
QMACS Basic plus
- QCL-Treiber für CW und Pulsbetrieb
- per Software fernsteuerbar
- Teil des modularen Q-MACS-Systems
- hoch effiziente Kollimationsoptik
Q-MACS-Basic ist ein Quantenkaskadenlasertreiber mit Labor-Gehäuse und Treiberelektronik für Laser und Peltierelement, Kühlwasseranschluss sowie einer Steuer-Software (Q-MACS-Soft 2.0 & SDK)
zum automatisierten Betrieb des Lasers. Standardmäßig sind Pulsweiten von 8ns bis zu 256 ns einstellbar, wobie die untere Grenze auch vn der Impedanz des QCL abhängt. Die neue Version
Q-MACS-Basic-Pulse/CW ist der erste kommerziell verfügbare QCL-Treiber, der Puls und cw-Betrieb ermöglicht. Der Laserkopf ist über ein 2m langes Kabel mit der Treiberelektronik verbunden und kann
so flexibel in den Aufbau integriert werden.
Eine effiziente Kollimationsoptik ist integriert.
QCL-Treiber für QCL im TO8-Gehäuse
- QCL-Treiber nur für gepulste Laser im TO8-Gehäuse
- per Software fernsteuerbar
- Teil des modularen Q-MACS-Systems
- kompakter Kopf
Q-MACS-Basic TO8 ist ein Quantenkaskadenlasertreiber mit Labor-Gehäuse und Treiberelektronik für Laser und Peltier-Element, Kühlwasseranschluss sowie einer Steuer-Software (Q-MACS-Soft 2.0 & SDK) zum automatisierten Betrieb des Lasers. Standardmäßig sind Pulsweiten von 8ns bis zu 256 ns einstellbar, wobei das Erreichen der unteren Grenze auch von der Impedanz des QCL abhängt. Laser im TO8-Gehäuse sind häufig im Duty Cycle limitiert. Deshalb empfehlen wir nach Möglichkeit das technisch überlegene TO3-Gehäuse.
QCL-Treiber für QCL im TO3-Gehäuse
- QCL-Treiber nur für gepulste Laser im TO3-Gehäuse
- per Software fernsteuerbar
- Teil des modularen Q-MACS-Systems
- Kollimationslinse im TO3-Gehäuse optional
Q-MACS-Basic TO3 ist ein Quantenkaskadenlasertreiber für Laser im TO3-Gehäuse, Kühlwasseranschluss im Laserkopf sowie einer Steuer-Software (Q-MACS-Soft 2.0 & SDK) zum automatisierten Betrieb
des Lasers. Standardmäßig sind Pulsweiten von 8 ns bis zu 256 ns einstellbar, wobei das Erreichen der unteren Grenze auch von der Impedanz des QCL abhängt.
Laser im hermetisch geschützten TO3-Gehäuse bestens für den Einsatz in industriellen Umgebungen geeignet. Da sie auch mit fest installierter Kollimationslinse verfügbar sind, wird die Justage
stark vereinfacht und beschleunigt.
Mehrkanal-QCL-Treiber für QCL im TO3-Gehäuse
- QCL-Treiber für bis zu 8 Quantenkaskadenlaser mit einer Elektronik
- Abfolge der Laserpulse frei konfigurierbar
- reduziert durch Zeitmultiplex die Kosten für Detektoren
- Teil des modularen Q-MACS-Systems
- kompakter Kopf
Q-MACS-Basic MC ist ein Quantenkaskadenlasertreiber für Laser im TO3-Gehäuse, Kühlwasseranschluss im Laserkopf sowie einer Steuer-Software (Q-MACS-Soft 2.0 & SDK) zum automatisierten Betrieb
des Lasers. Die Abfolge der Laserpulse ist frei konfigurierbar und bietet Pulsweiten von 8 ns bis zu 256 ns.
Durch Zeitmultiplex können Spektren von 8 verschiedenen Lasern mit nur einem Detektor aufgenommen werden.
Laser im hermetisch geschützten TO3-Gehäuse bestens für den Einsatz in industriellen Umgebungen geeignet. Da sie auch mit fest installierter Kollimationslinse verfügbar sind, wird die Justage
stark vereinfacht und beschleunigt.

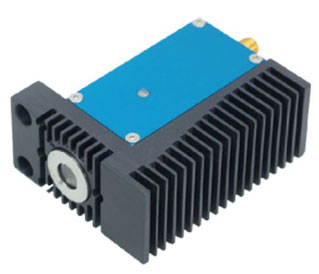

QMACS-IR-Detektor
- schneller MCT-Detektor mit sehr rauscharmem Vorverstärker (rise time 2ns)
- Peltier-Kühlung zur weiteren Rauschunterdrückung
- Temperaturregelung auch analog verfügbar für besonders rauscharme Messungen
- fest eingebaute Immersionslinse
- Wellenlängen und Frequenzgang anpassbar (Option)
Schneller MCT-Detektor für Intrapuls-Messungen. Verschiedene Wellenlängenbereiche verfügbar. Die Temperaturstabilisierung kann mit Schaltnetzteilen oder für besonders empfindliche Messungen auf der Basis einer reinen Analogregelung erfolgen und so Einstreuungen verhindern.

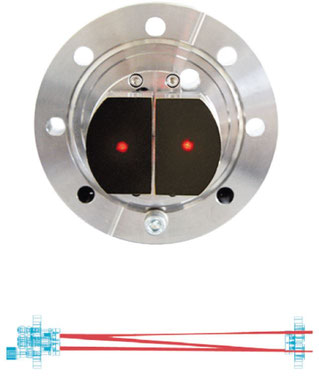

Q-MACS Multi Pass Optics
- 4 bis 32-facher Strahldurchgang
- kundenspezifische Abmessungen
- für max. Stahldurchmesser von 15 mm
Kompakte Gaszelle mit Mehrfachdurchgängen zur Erhöhung der Sensitivitätsgrenze des Aufbaus. Durch verlustarme Goldspiegel sehr flexibel einsetzbar.
